电压计量正常模式不同于调和模式的原因何在?
测量值差可归结为正常模式和调和模式计算方法差

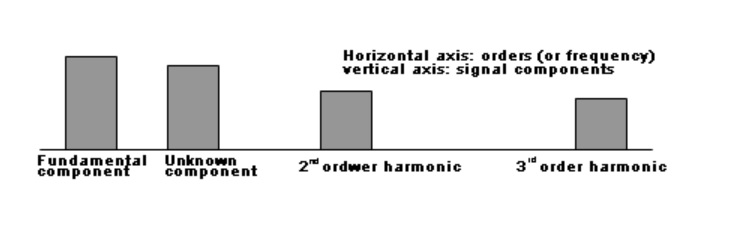

电压、电流和电源以正常模式显示为带宽范围所有构件的测值总和(从DC当前构件开始)。因此,即使基本波和二阶调相间有信号构件(交错构件存在),均包括在显示总值中

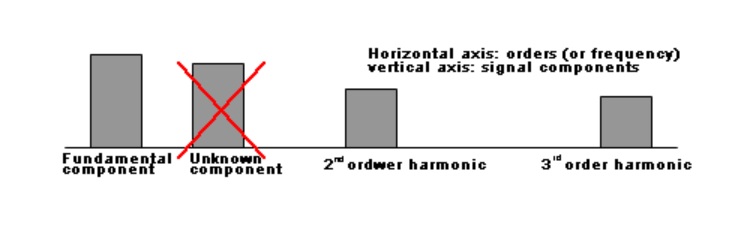

相容模式测量时,波基本分数和二阶相容分数之间的信号分数不包含在电压总值中,电流总值中和电源总值中。换句话说,既然调和器不包含在总值中(基本波+2序+3序.),基本调和模式总值略小于正常模式总值
请注意附图显示正态模式和调和模式之间的差异
