AQ6373E可见波谱分析器350-1200纳米

AQ6373E可见波长光谱分析器

AQ6373E可见波长光谱分析器从Yokogawa测试测量提供高速精确分析短波从350纳米至1200纳米不等

三种模式可满足各种应用需求,多功能OSA加速短波激光、被动装置和LED开发制造,并加速设备使用生物医学、材料处理、消费产品和电信市场

licteum或çament

苏波特泰科

软件类

AQ6373E可见波长光谱分析器

三种短波长应用模型:标准高分辨率有限
波长范围:350-1200纳米
波长解析
- 标准值:0.02nm-10nm
- 高分辨率: 0.01nm-10nm
- 限量:0.1-5
波长精度
- 标准数:++05NM(633NM)+0.2NM(400-11100NM)
- 高分辨率:++05NM(633NM)、+02NM(400-11100NM)
- 限量:+0.05nm(633nm)、+0.2nm(400-11100nm)
近距离动态
- 标准数:60db_PK++5NM
- 高分辨率:60db_PK++5NM
- 有限值:45db_PK++5NM
敏感度
- 标准数:-80dbm
- 高分辨率:-80dBm
- 有限使用量:-70dbm
测量级范围
- 标准值:100db
- 高分辨率:100dB(-80+20dBm)
- 有限值:90db
最大安全输入电源:+20dbm(550至1100nm)+10dbm(400至550nm)(总输入电量)
单模式多模式和大芯纤维
内置光学对齐源
波长校准外部参考源
各种分析函数包括VIS颜色分析

世界类光学性能

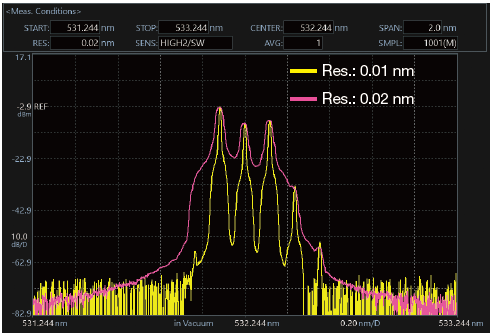

高分辨率高动态范围
高级单色谱实现高波分辨率和高近距离动态光谱特征单色调近距离可清晰精确分离

高敏感度
弱光信号可精确快速测量

七度感知性设置*
敏感度设置可按测试应用和测量速度需求选择
除有限模型

高动态模式
动态范围可以通过减少误差作用提高,误差作用因输入为强光信号而产生

峰值和外部触发模式
脉冲光信号脉冲峰谱可测量常用于传输环测试电信系统,并用于低功率测量激光芯片开发初级阶段以捕捉脉冲信号峰值

自由空间输入
自由空间输入使多模单模纤维同OSA相容并小插件损耗变异增加可重复性由于没有物理接触,连接纤维时无损结果特征支持SM、GI(50/125m、62.5/125m)和大芯纤维达800m

光输入结构

快速扫荡
AQ6373E使用先进单色机、快速电路和减少噪声技术实现快速测量速度,即使测量从DFB-LD信号或测量宽带光源低功率信号的高频谱时也是如此

广span高清晰度扫瞄
200 001数据采样点单扫扩展测量范围,同时保持高波长分辨率这使得测量比使用低采点并需要多片度以覆盖全波长范围的传统系统更容易和高效

易精度维护
环境条件变化、振动和电击光精度产品,像光谱分析器一样,将影响光学组件并最终降低光学性能AQ6373E使用标准函数可以在几分钟内保持高光学性能以便能够快速启动测量

光学对齐
自动对齐单色谱中光学路径使用内置源保持高性能

波长校准
自动校准光谱分析器外部光源以确保波长精度

内建光对齐源码
外部光源需要波长校准GI50/125m纤维和周期标定在有些情况下,光学对齐和波长标定函数无法校正光性

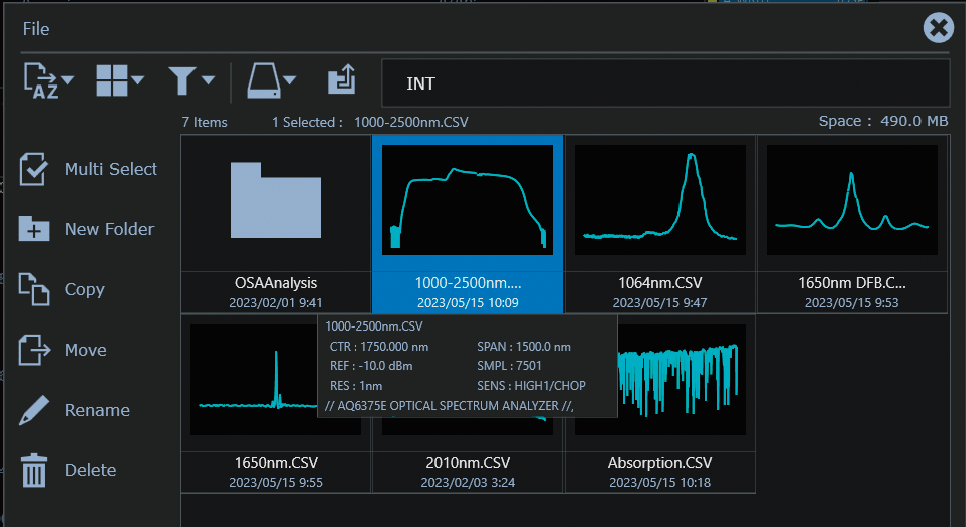

缩略文件预览
易定位专用文件千分之百内外部存储

缩图视图a

USB端口
四个USB端口方便使用外部设备,如鼠标、键盘、外部硬盘和存储棒

大触屏液晶
响应高分辨率10.4英寸多触摸屏使设备操作更加简单和直觉化。改变测量条件,执行分析并改变光谱视图仿佛操作平板设备光谱视图中波形视图可缩放或由简单回接和拖动

高级标记器
添加标记获取电量密度和指定频谱集成功率

频谱分析
多数据分析函数覆盖多广应用

OSNR
DFB-LD
FP-LD
LED
SMSR

颜色分析
各种滤波
光电
频谱宽度

七个人迹
用户可用鼠标同时多轨显示直接选择跟踪并使用马克斯/米内控并计算轨迹

内建宏编程
创建自动测试系统通过远程接口执行自动测量和控制外部设备GP-IB和Ethernet端口(10/100Base-T)可用PC远程控制并传输标准SCI兼容性(ASCII代码,符合IEE-488.2)或专有AQ6317兼容命令(模拟模式)。LabviEWZ

DUT面向测试应用
应用模式简化测试过程,将AQ6373EOSA转换成专用于测试设备(DUT)的机器APP模式提供DUT专用用户界面,从配置设置测试结果输出而无需担心许多其他OSA设置。AQ6370Series包括多预安装基本应用,如WDM、DFB-LD和FP-LD测试程序还可用从Yokogawa测试计量网站下载
