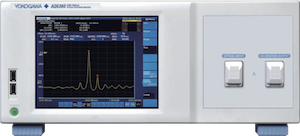

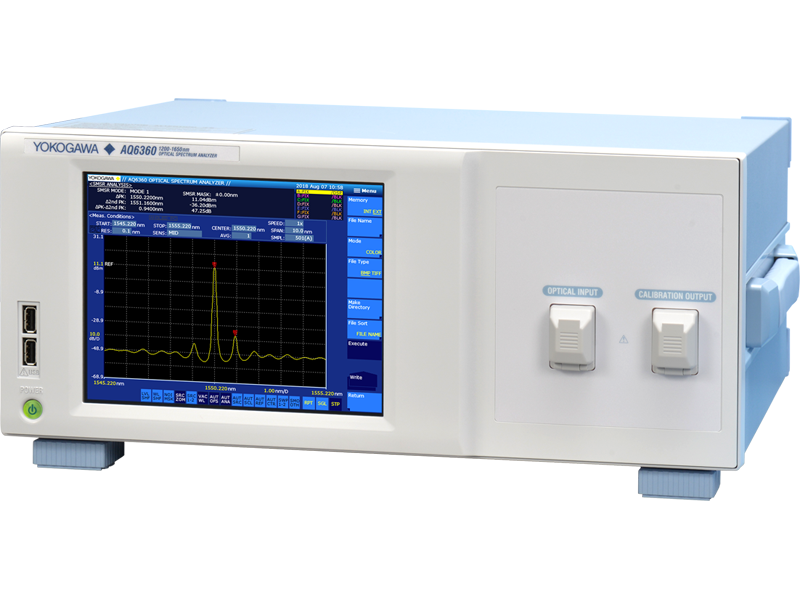

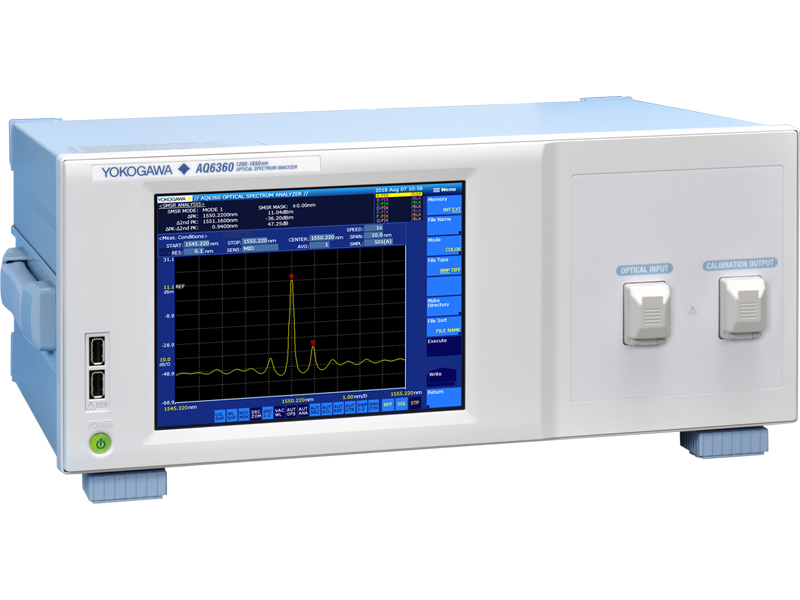

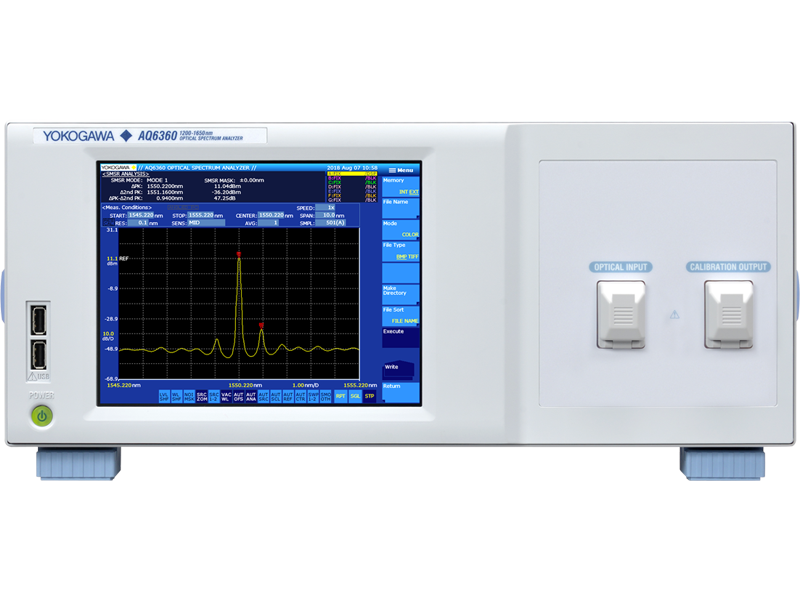

AQ6360电信制作光谱分析器
AQ6360光学分析器是横川光学设备制造最快光谱分析器高成本效益光谱分析器理想型企业制造远程设备,如激光器、光收发器和光放大器
AQ6360特征波长范围为1200至1650纳米理想制造测试性能,自由空间光学输入结构设计可保证高联动效率和测量重复性AQ6360额外特征和功能包括内置分析函数和Ethernet和GPIB远程接口
理想性制造测试
AQ6360光学分析器满足企业制造远程设备典型测量需求,如激光器、光收发器和光放大器
- 波长范围:1200至1650纳米
- 波长分辨率:0.1至2Nm
- 高波长精度:++0.02
- 高动态范围:55d
- 广度测量范围:+20-80dbm
扫快达2倍
AQ6360扫描速度比我们设计研发模型快2倍
空闲光学输入
自由空间光学输入结构最有效保证高联动效率和测量重复性
双重目的
接受单模式和多模式光纤
遍历器
接受平面并擦角连接器
免忧解难
损证内部输入连接器
Maintenance-free
无内部纤维清理
内置波长参考源
(脚本选项)
空间保存4U高度
U小于AQ6370串行

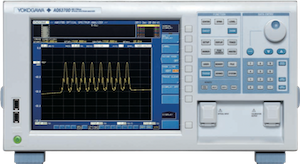

AQ6370D
AQ6360
AQ6370序列兼容操作
AQ6360继承OSA阵列屏幕和菜单布局,全世界千千万万用户都承认它最直观易用

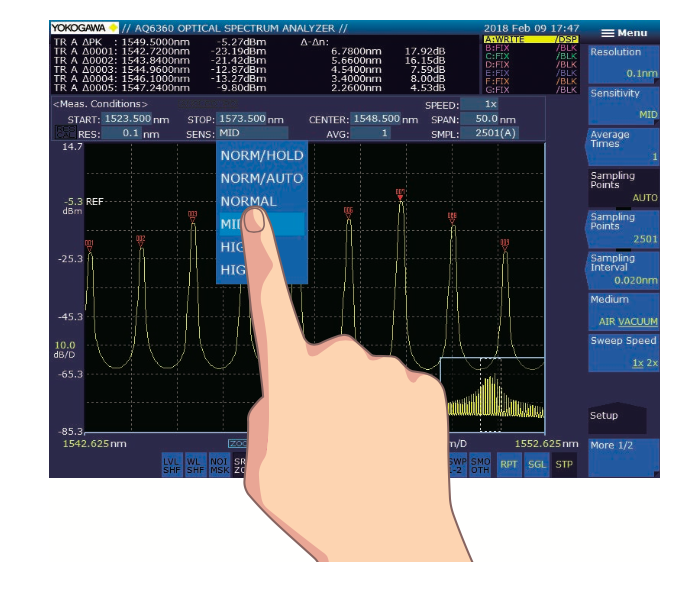

多触摸屏
拖网 插网 插网高分辨率响应8.4英寸多触摸屏使工具操作简单直觉
内置分析函数提高生产率
现有十多项数据分析功能,包括WDM(OSNR)、SMSR、DFB-LD、EDFA和spectr宽度
准备远程操作

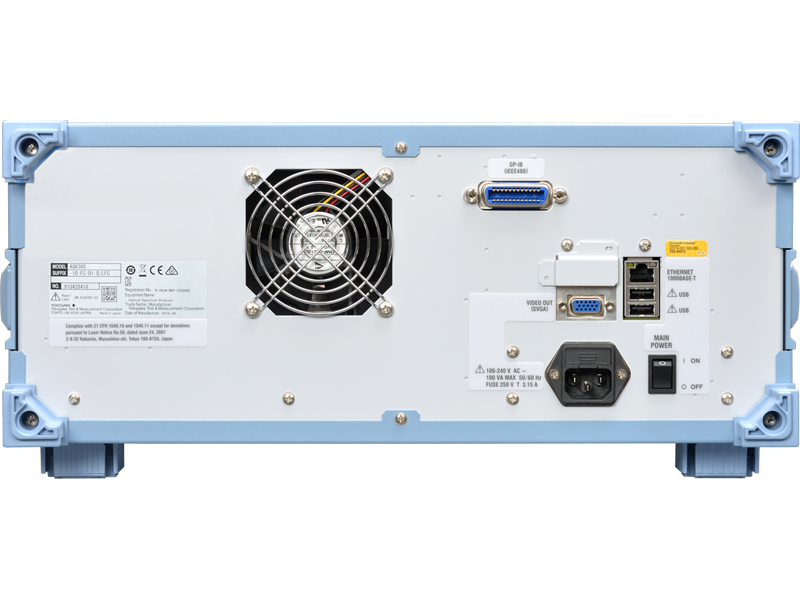

以太网和GPIB远程接口
AQ6360配有GP-IB接口和Ethernet接口供远程访问和建自动测试系统使用
6370D兼容远程命令
兼容AQ6370D和AQ6317命令易编程

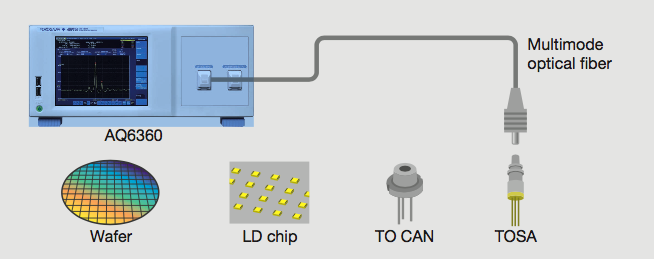

LD芯片toSA
AQ6360通过多模式纤维提高测量吞吐量,自由空间激光束取自rafers、LD芯片、TOCAN和TOSA测量这是因为OSA自由空间输入结构接受多模式纤维而不高插入损耗,多模式和单模式纤维不匹配即发生这种情况。

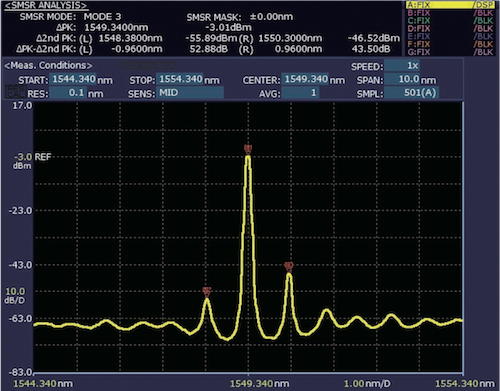

侧模式抑制比可快速精确测量

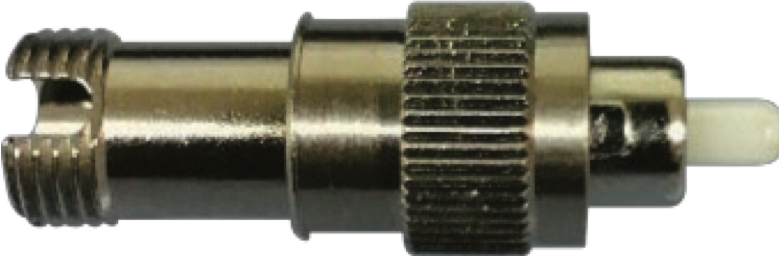

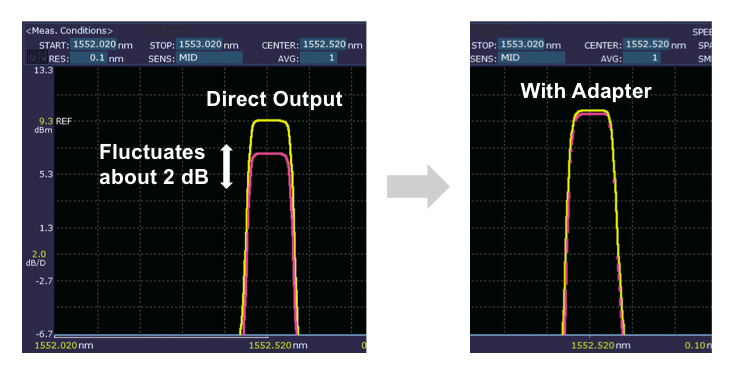

NA转换适配器
数值孔径适配器使多模纤维测量更加精确稳定ii特制横川OSAs
DFB-LD频谱

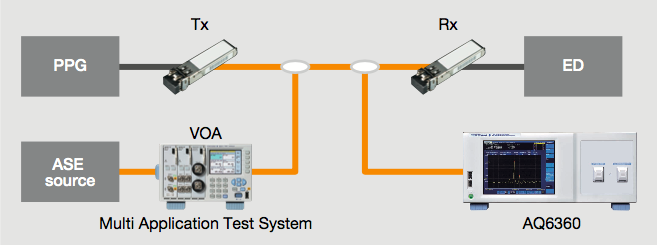

光收发器
结合比特报错率测试设备,AQ6360可测量收发机和LD模块中心波长和光谱宽度
测试光收发器BER曲线时,aSE源宽带光加入信号AQ6360高灵敏度使其能比低性能非格基设计更精确测量OSNR条件
光放大器
AQ6360自动函数易计算ibiumdopedFiber放大器噪声图典型放大器测试搭建由多路激光集组成,调优激光功率调优器,光谱分析器OSA取两种高分辨率频谱微量放大前取微量数 放大后取微量数EDFA-NF分析函数从所获取频谱中自动检测激光峰值,提取所需测量值,计算并显示表并显示GAIN值和NFdUT值

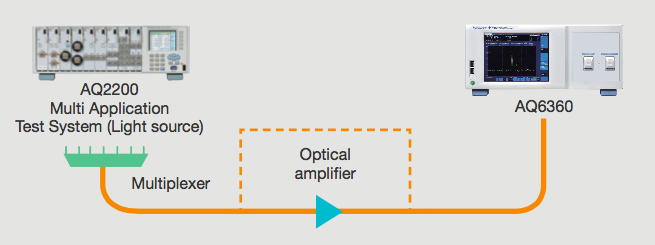

典型光放大器测试实验搭建

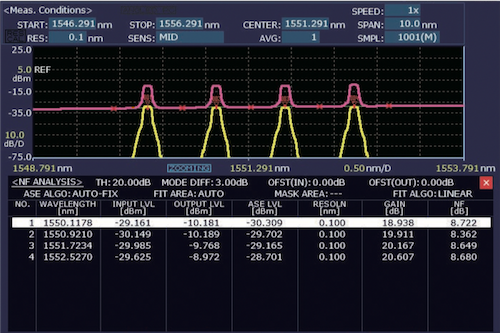

自动化光放大器分析例程提供表并附相关参数
 |
CO2排放比上一个模型约25% 生命周期评估结果 |
使用光谱分析器精确测量脉冲光时,有必要理解OSA特征并选择适当的测量法和设置
