显示更新速率比数据更新速率设置WT500电源分析器慢?
WT500电源分析器实际显示更新率取决于输入信号和触发设置此外,如果输入信号与触发条件不匹配,就可能有极小触发延迟(几毫秒)。举例说,当更新速率定在1秒后触发模式定在Auto时,如果输入信号不匹配触发条件,波形测量则在1秒和超时段后执行超时段为100ms
显示更新区间由WT500Power分析器指令手册指定如下:
数值显示
- 数据更新区间为100ms和数字显示设置为4 8或16项时,显示更新区间为200ms
- 数据更新区间为200ms,数字显示设置矩阵、ALL项、单链表或双链表时,显示更新区间为500ms
- 数据区间为200ms,数字显示设置矩阵、ALL项、单链表或双链表时,显示更新区间为400ms
波形显示
- 数据更新区间为100ms至1s范围时,波形显示器和数据更新区间约1ss
- 数据更新区间为1s或更长时,波形显示和数据更新率区间与数据更新区间相同,但视触发设置而定可能更长
其它显示
- 数据更新区间介于100ms至500ms间时,数据并显示趋势更新区间、条形图和矢量显示为1s数据更新区间设为1s或更长时,各种显示器和数据更新区间与数据更新区间相同
响应时间
- 最大响应时间为数据更新区间x2
相关产品解决方案

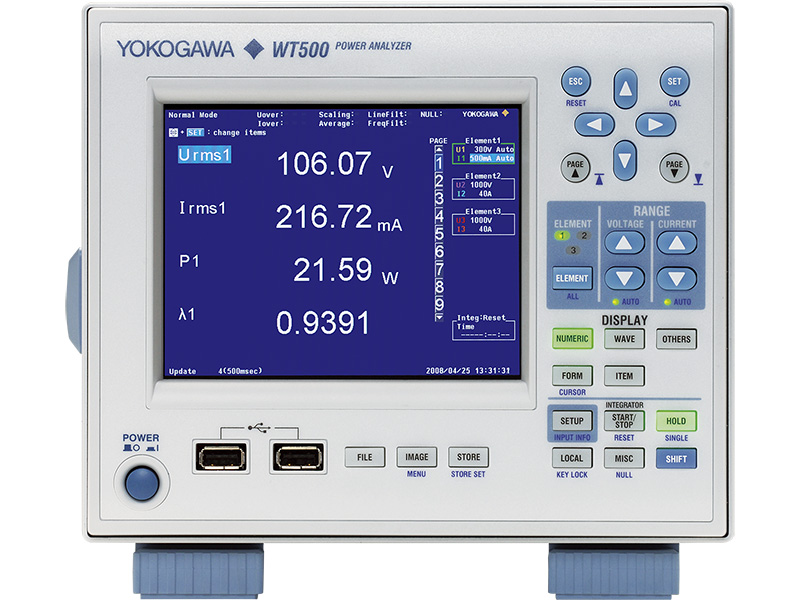

WT500leistungs分析器
KompaktundefachezussetzenDer Leistungsanalysatorfur Anwendungen运行 um死Erzeugungerneerber Energienstrombeich:0,5之二40A,spannungsbereich:15之二1000V,grungenaugeit:0.2%,Friquenzbeich:DC之二100kzstern/Dreieck Umrechnungund模拟器Oberchwingungsanalyse

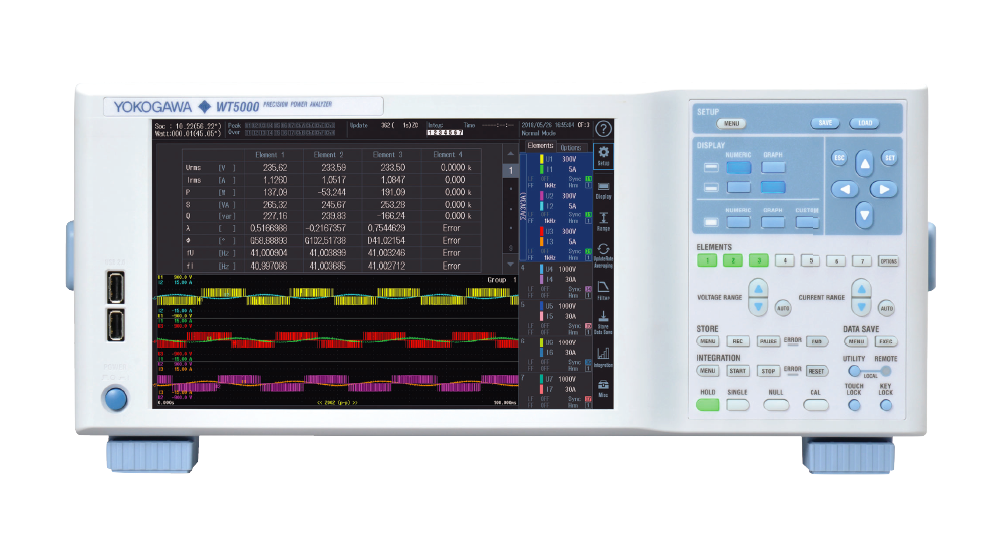

数字leistungs解析器
