IEC62301备用电量标准测试
导 言
低功耗和备用模式现已被公认为重要问题,因为人们日益认识到能源资源日益有限,还因为对节能家电的需求继续增长。
后台
国际公认的标准IEC62301Ed2.0(2011)和EN 50564.2011定义备用模式为与主机连接时不执行主函数的电源最小耗此外,IEC62301ed2.0(2011)定义主线供应和测试设备测试法和需求通常属于这些标准保护伞之下的应用程序包括那些几乎即时即热电源,如智能家用设备、电视机、远程开机设备,甚至是手机和笔记本电脑插件充电机等
家电器及相关设备制造商想开发并营销经认证高效最小备用电耗的产品,必须按ENERGYSTAR和EU Eco指令等政府支持程序确定的严格备用电量测试
随着节能和环境保护程序继续扩展,它们的要求变得更加严格,导致备用电量下降以确认守法性关键是设计测试工程师选择高精度电量测量工具确认设备满足这些需求
挑战
IEC62301ed2.0(2011)标准定义相关测试条件以精确测量备用电量测量设备需求包括测量低电流因子、顶点因子、调和内容和电耗随时间推移而变化的能力正因如此 权分析器通常用于测量备用电量
求解
横川测试测量软件与WT数列功耗分析器相联并满足IEC62301Ed2.0(2011)对家用电常备电量测的要求和EN50564.2011对电气电子家用设备低耗测的要求
连接法
功率分析器可连接软件使用GPIB、Ethernet、USB或RS-232连接屏幕上点击设备搜索中选择适当的工具并点击连接建立连接
准备测量
上头设置设置屏幕允许用户根据区域、标准、测量周期等具体测试需求做选择区域选择确定额定电压和频率用户还可以指定稳定性判断算法,包括线性回归法、累积平均法和三分比较算法
测试报表编辑
可定制测试报表包括测试和实验细节、应用程序细节和测试参数等信息人工输入注释也可见于报告上
制作兼容备用电量测量

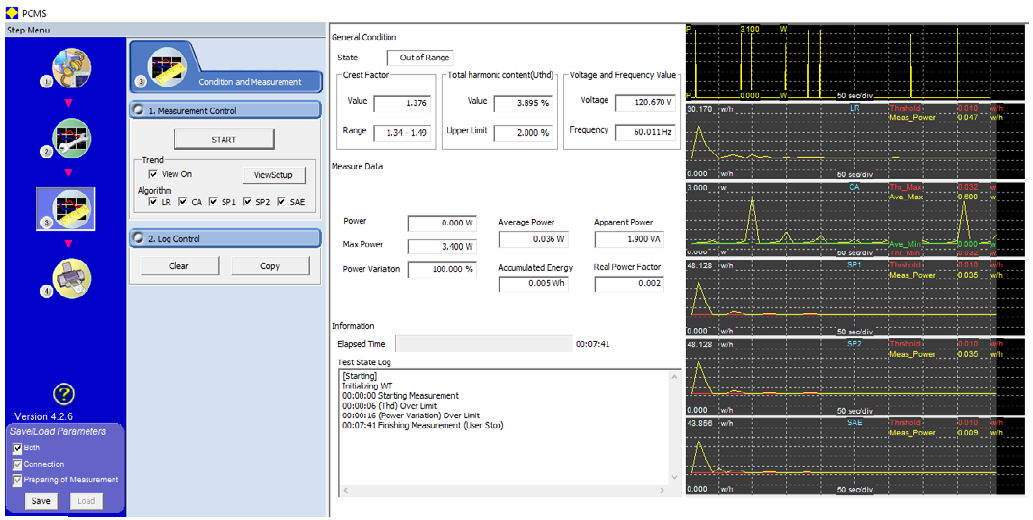

On条件度量屏幕用户可启动测量、视图趋势并审查测量数据趋势设置可配置并允许用户选择所要查看的趋势、改变颜色、转开免费库值并调出或调换尺度值并调时段
报表编程
测试完成后生成报表并准备保存输出屏成PDF或CSV或两者快速易测试时,连接法和测量设置可保存并安装到软件下次使用时自动加载
EC62301测试报告
建议
许多使用备用电源的设备即使在非主动使用时仍插上电源家庭或企业通常用电量比期望多得多(并支付费用)。iEC62301Ed2.0(2011)和EN50564:2011定义的备用电效装置必须使用
设计测试工程师精确测量满足ENERGYSTAR和EU生态指令任务Yokogawa测试测量电量软件并加WT序列功率分析器(如WT300E)允许易安装测试并测量备用电源、测试并测量各种电源通过定制生成报表查看趋势数据的能力意味着验证设备满足需求比任何时候都容易
更多了解Yokogawa测试和计量解决方案和产品
