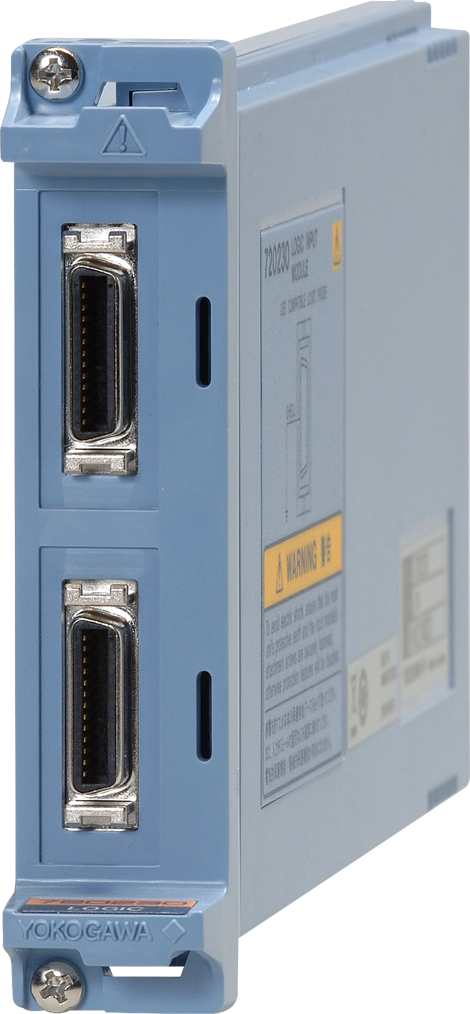

720230逻辑输入模块

兼容700986700987702911和702912逻辑探针
适用于DL350DL850和DL950

输入逻辑信号可显示为波形10MS/s采样分辨率端口可测量8比特,2端口输入模块可用单模块可观察16位逻辑信号

可转个人位显示OFF, 并分配它自己的独有标签归根结底,您可以通过安装8模块输入并显示128位逻辑信号,例如单DL950/DL850E/DL850EV

从四种不同的逻辑探针中选择最适配输入信号输入格式、最大输入电压、阈值和其他设置取决于逻辑探测使用参考逻辑探针下逻辑探针可用

逻辑检测器(TTL级/接触输入器)1米702911/3米702912;高速逻辑检测器700986;隔离逻辑检测器700987

请求引文

技术支援

PLC(可编程逻辑控制器)受控系统对收集、处理和传递工业自动化现场设备数据是密不可分的PLC系统工作需要电子输入模块和输出模块输入模块收集现场数据监测实机参数和/或接收信号,输出模块向现场设备提供信息

有模拟和数字输入离散输入数字输入上或OF信号显示离散场设备应用PLC控制器PLC系统数字输入模块可传递通用状态1/0true/False、负载条件(ON/OFF)、交换机制(激活/失效)、切换联系人状态(Close/OFTER)。

输入逻辑信号可显示为波形采样分辨率达10MS/s端口可测量8比特,2端口输入模块可用单模块可观察16位逻辑信号可转个人位显示OFF并给每一位自有独有标签

归根结底,您可以输入并显示128位逻辑信号,安装8模块单次DL850/DL850V从四种不同的逻辑探针中选择最适配输入信号逻辑探针细节见本目录第6页并见逻辑检测适配器和其他配件目录BulletinDL850-00E

输入格式、最大输入电压、阈值和其他设置取决于逻辑检测使用参考逻辑探针下逻辑探针可用

模型化	逻辑探针702911/702912	高射速逻辑探针700986	隔离逻辑探针700987
输入数	8	8	8
Isolated/Non-Isolated	非隔离	非隔离	隔离式
马克斯输入电压	+35V	30Vrms	250Vrms
阈值水平	近似1.4五	近似1.4五	6VDC或50VAC
响应时间	3微秒或小	1微秒或小	1m或小于(DC)、20m或小于(AC)
