西班牙ES系统

符号编辑器

特征产品图像

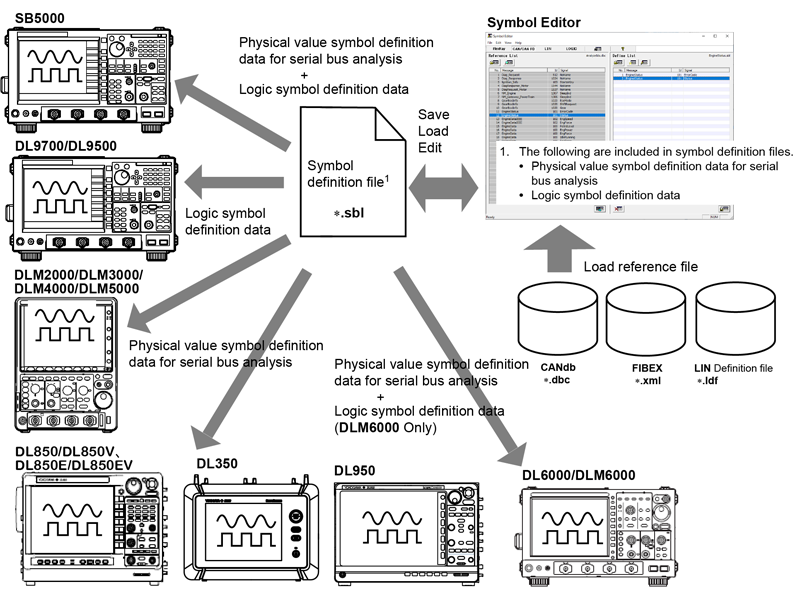

软件用于创建和编辑物理符号定义文件,用于基于下文数据串行总线分析

请求引文
技术支援

描述性

  1. Candb数据
    可加载信号定义文件(.dbc)使用向量InformikCandb++或Candb创建并创建/编辑物理值定义数据供CAN/CANFD分析应用产品使用
  2. FIBEX*数据
    可创建/编辑物理符号定义数据供Flexray分析使用,可应用产品使用
  3. LDF数据
    能力加载LIN配置语言规范LIN描述文件(LDF:LIN描述文件)并创建/编辑物理符号定义数据供LIN分析应用产品使用

fIBEX(现场总线交换格式)是总线系统使用的一种公共数据库(格式),例如ASM财团开发FlexRay交换节点(ECU等)时使用定义数据(消息和符号)、发送/接收节点信息以及xml语言中的其他信息

适用模型

下方产品可加载符号定义文档和支持信号类型

模型化 Flexray CAN语言 CANFD 林市 Loguic语言
9700/9500序列

×

 ○

×

×

 ○
SB5000系列 ○ ○

×

×

 ○
DLM2000序列

×

 ○ ○

×

×
DLM3000序列

×

 ○ ○

×

×
DLM4000序列

×

 ○ ○

×

×
DLM500序列

×

 ○ ○

×

×
DLM5000HD序列

×

 ○ ○

×

×
DL600/DLM600序列

×

 ○

×

×

 ○
DL850序列

×

 ○ ○ ○

×
DL950

×

 ○ ○ ○

×
DL350

×

 ○ ○ ○

×

O=支持
x=不支持

系统需求(个人计算机)

PC需要运行Windows10或Windows11

版本化 发布日期 内容类
1.60 四月142023
  • CANFD支持
    • DL950支持
    • J1939和多路支持CAN总线通信
一五一 奥古斯特31 2020
  • DLM5000支持
2019年2月6日
  • DLM3000支持
2018年5月11日
  • DL350支持
1.55 朱尔32015
  • CANFD支持
    • 版本3.73或后期DLM2000
    • 版本3.73或后期DLM4000

前版本
